“Y”型自密封鍛鋼截止閥

發布日期：[2018-08-13] 點擊率：

鍛鋼截止閥有三種閥蓋設計形式：一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接.二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封，可設計成"Y"型閥的有截止閥和止回閥。

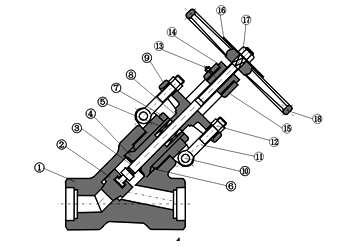

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料壓套	A276 420		A182 F304
9	填料壓板	A216WCB		A351CF8
10	銷釘	A276420		A182F304
11	活節螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	閥桿螺母	A276 F410
15	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
16	銘牌	SS
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(開)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8
